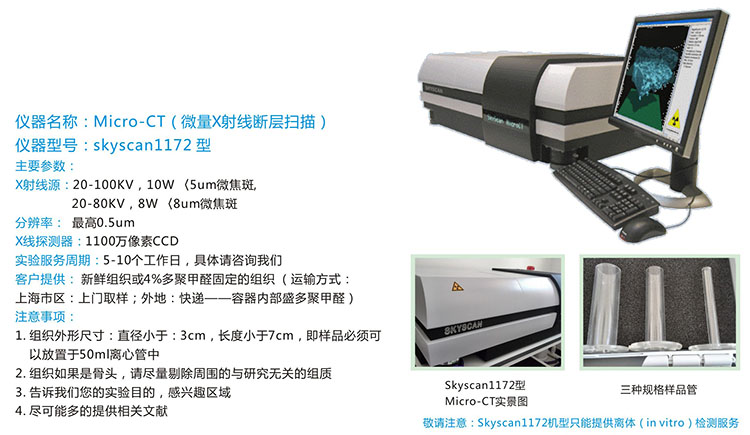

       Micro CT(微量 X射线断层扫描)是一种非破坏性的3D成像技术,可以在不破坏样本的情况下清楚了解样本的内部显微结构。与普通临床CT最大区别在于分辨率极高,可以达到μm级别。

 主要应用领域:

   1.骨骼;骨骼是MicroCT最主要的应用领域之一,其中骨小梁又是主要研究对象。目前,MicroCT技术在很大程         度上取代了破坏性的组织形态计量学方法。

   2.牙齿及牙周组织;

   3.生物材料;

   4.疾病机制研究;

   5.新药开发等。



 实验服务周期5-10个工作日,具体请咨询我们



客户提供: 新鲜组织或4%多聚甲醛固定的组织 (运输方式:上海市区:公司上门取样;外地:快递——容器内部盛多聚甲醛)

注意事项:

1.组织外形尺寸:直径小于:3cm,长度小于7cm,也即样品必须可以放置于50ml离心管中

2.组织如果是骨头,请尽量剔除周围的与研究无关的物质

3.告诉我们您的实验目的,感兴趣区域

4.尽可能多的提供相关文献

我们提供:

1.骨成像分析 多个参数解析,包括皮质骨密度、皮质骨厚度、海绵骨密度、皮质骨面积比率、截面2次

          大轴距、全骨密度、骨梁面积比率、平面骨密度、骨含盐量、面积、体积等。


2.脂肪分析  动物全身脂肪、皮下脂肪和内脏脂肪测定和分析,脂肪的区分和定量分析。

3.肿瘤成像

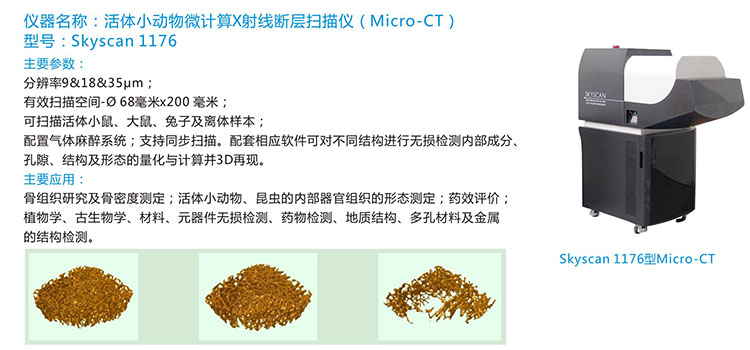

4.器官成像  活体小动物、昆虫的内部器官组织形态测定。



我们给您:3D图,2D图,分析结果(形式:图片、表格)

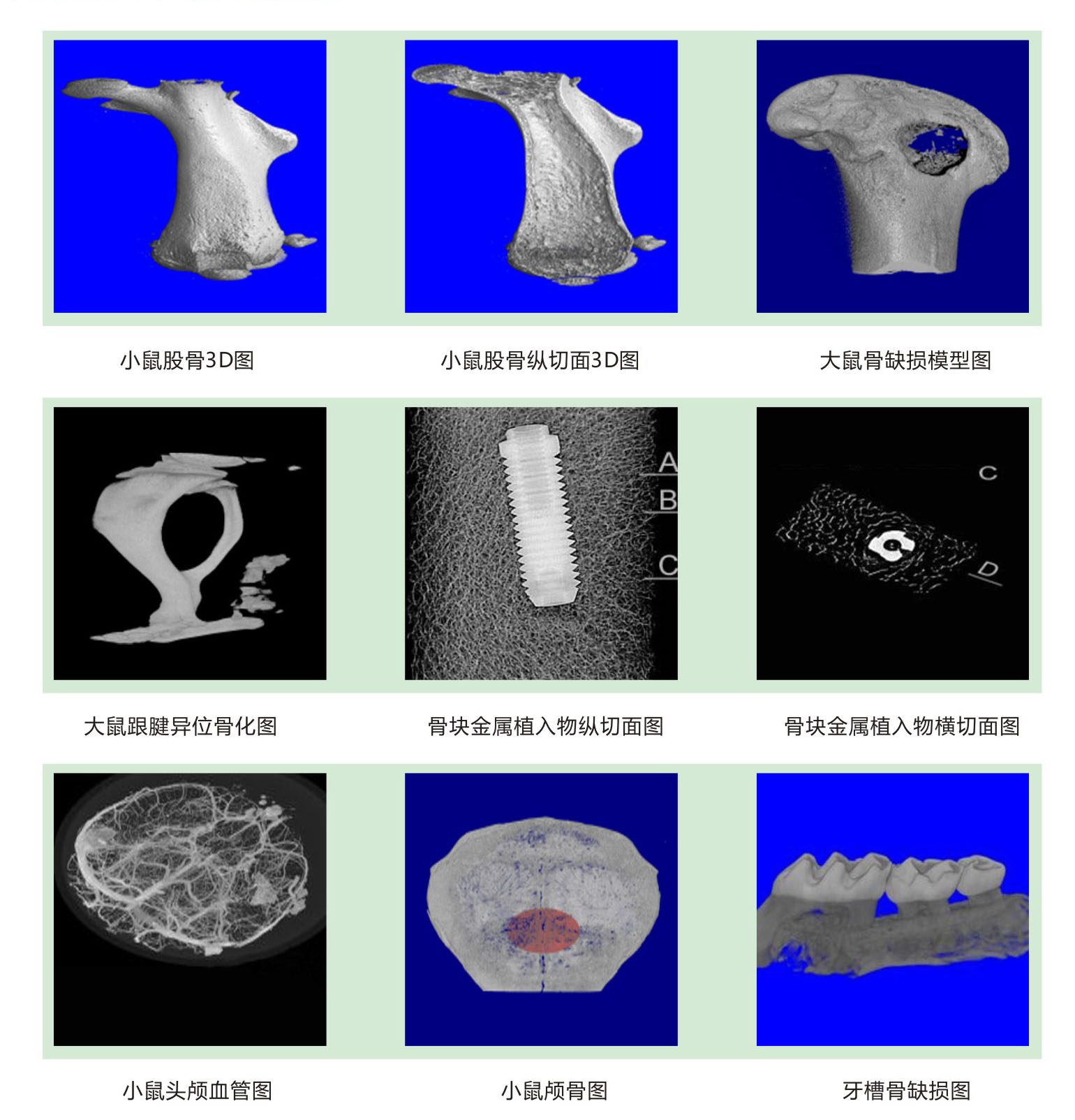

3D图,2D图,如下所示:

【名词解释】

CT

CT值(CT number)是以水的CT值为零,而相对于其他物质X线的衰减值。例如,空气的CT值为 -1000,而骨密质的CT值为 +1000,人体除骨密质和肺以外,CT值基本在 -100+100之间。CT值的标准单位是 HUHounsfield)。组织密度越大,CT值越高。如果某一组织发生病变而致密度改变,则会影响到CT值的改变,这对CT诊断有很大价值。





BMC

骨矿含量或骨矿物质含量(Bone Mineral ContentBMC),单位是g





BMD

骨密度或骨矿物质密度(Bone Mineral DensityBMD),2D BMD的单位是g/cm^23D BMD 的单位是mg/cc





BMP

骨形态发生蛋白(Bone Morphogenetic ProteinBMP)是转化生长因子β超家族成员之一,具有诱导未分化的间充质干细胞向成软骨细胞和成骨细胞定向分化与增殖的能力,能促进新骨形成。





BS

骨表面积(Bone SurfaceBS),单位是mm^2





BS/BV

骨表面积和骨体积的比值,单位是1/mm





BS/TV

骨表面积和组织体积的比值,单位是1/mm





BV

骨体积(Bone Volume),单位是mm^3





BV/TV

相对骨体积或骨体积分数,单位是%





Conn.D.

连接密度(Connectivity DensityConn.D.),单位是1/mm^3





Ct.Ar

皮质骨面积(Cortical bone AreaCt.Ar),单位是mm^2





Ct.Th

皮质骨厚度(Cortical bone ThicknessCt.Th),单位是μm





Ct.Wi

皮质骨宽度(Cortical bone WidthCt.Wi),单位是μm





DA

各向异性的程度(Degree of AnisotropyDA),是ROI平均截距长度椭圆中长径和短径的比值。在骨质疏松初期,承重骨小梁的DA通常增加,随骨质疏松加剧,DA会减小。





DICOM

医学数字成像和通信标准(Digital Imaging and Communications in MedicineDICOM)是美国放射学会(American College of RadiologyACR)和国家电子制造商协会 National Electrical Manufactorers AssociationNEMA)为主制定的用于数字化医学影像传送、显示与存储的标准。在, DICOM标准中详细定义了影像及其相关信息的组成格式和交换方法,利用这个标准,人们可以在影像设备上建立一个接口来完成影像数据的输入/输出工作。DICOM标准以计算机网络的工业化标准为基础,它能帮助更有效地在医学影像设备之间传输交换数字影像,这些设备不仅包括CTMR、核医学和超声检查,而且还包括CR、胶片数字化系统、视频采集系统和 HIS/RIS 信息管理系统等。该标准1985年产生,目前版本为2003年发布的DICOM 3.0 2003版本。





Distance Transformation

距离变换(distance transformation)是定量分析骨小梁的方法之一,该方法可以计算样品中的每一个体素与最近的骨骼-空气介面(背景)之间的距离。计算得到的距离可以采用以该体素为中心、距离为半径的球体来直观地表示,从图片上看,该球体恰好位于该结构内部。计算过程中,通过大球体替代其内部小球体的方法去处多余的球体。由该方法计算得到的Tb.NTb.ThTb.Sp是最为广泛采用的。该方法的详细内容参见瑞士苏黎世大学发表的论文:A new method for the model-independent assessment of thickness in three-dimensional images. J Microsc, 1997; 185:67-75





FOV

视野或检查野(Field of ViewFOV),是CT等成像设备的重要性能参数之一 ,用于衡量成像设备能够进行有效成像的空间尺寸。





HA

羟基磷灰石(HydroxyapatiteHA),是组成骨骼的主要物质 。目前,通常在体模内置入已知密度的 HA,用于校准 CT 值。





HU

HUHounsfield Units)是CT值的单位,以 CT 的发明人Godfrey Newbold Hounsfield 的名字命名,念作“胡”。





IPL

图像处理语言(Image Processing LanguageIPL)是 SCANCO  MicroCT 设备软件中的高级图像处理语言,由 SCANCO 的专家 Andres Laib 编写。





MAR

骨矿化沉积率(Mineral Apposition RateMAR),单位是μm/天。





MIL

平均截距长度(Mean Intercept LengthMIL)是定量分析骨小梁的方法之一,该方法可以计算测试线在 ROI 内部的截距长度。MIL能够测定样品表面积与体积的比率(BS/BV),进而估计Tb.NTb.ThTb.SpMIL分布能够确定MIL椭圆体的方向和各向异性的程度(Degree of Anisotropy)。该方法的详细内容参见:Distribution of membrane thickness determined by lineal analysis. J Microsc. 1978; 113:27-43.





MTF

调制传递函数(Modulation Transfer FunctionMTF),用于评估成像设备(例如CT机) 物理分辨率。与像素分辨率(Normial Resolution)或检测能力(Detectability)不同,以 MTF 表示的物理分辨率是真实衡量CT等成像设备空间分辨率的客观指标,表示为 8μm@10%MTF10%MTF水平时的物理分辨率为 8μm)。





OVX

卵巢摘除(ovariectomyOVX),把卵巢摘除的动物(通常是大鼠或小鼠)作为妇女绝经后骨质疏松症的动物模型。





PACS

医学图像管理系统(Picture Archiving and Communication SystemPACS)是对医学图像信息进行数字化采集、存储、管理、传输和重现的系统。它的主要作用是,利用计算机系统代替传统的胶片图像记录、胶片和报告的库房存储、检查图像的人工传递、在光箱上重现图片。PACS充分利用了计算机、网络的特点,将医学图像进行数字化处理,通过网络进行传输,利用显示设备重现图像。





ROI

感兴趣区(Region of InterestROI)是使用软件工具在图像中定义得到的封闭区域,该区域通常具有相似的特性。3D图像中定义的 ROI 也称为 VOIVolume of Interest)。





sham

假手术(sham-operated),模拟卵巢摘除手术的过程,但是保留卵巢,作为OVX动物模型的阴性对照。





SMI

结构模型指数(Structure Model IndexSMI),定义骨小梁板状(plate-like)和杆状(rod-like)的程度,板状骨小梁和杆状骨小梁的SMI数值分别为03。发生骨质疏松时,骨小梁从板状向杆状转变,SMI数值增加。





STL

STL格式最初出现于1988年美国3DSYSTEMS公司生产的 SLA 快速成形机中,STL就是StereoLithography(立体印刷术)的缩写,它是将三维模型的表面近似表达为小三角形平面的组合,非常相似于 有限元分析中的三结点平面单元。





Tb.N

骨小梁数量(Trabecular NumberTb.N),是指给定长度内骨组织与非骨组织的交点数量,单位是1/mm。发生骨质疏松时,Tb.N 的值减小。





TBPf

骨小梁模式因子(Trabecular Bone Pattern factorTBPf),衡量骨小梁凸面和凹面的程度,单位是1/mm。。低TBPf值提示骨小梁由杆状向板状变化,发生骨质疏松时TBPf值增加。





Tb.Sp

骨小梁分离度(Trabecular Separation/SpacingTb.Sp),是指骨小梁之间的髓腔平均宽度,单位是μmTb.Sp增加,提示骨吸收增加,可能发生骨质疏松。 在多孔材料中,Tb.Sp 即可理解为孔隙率。





Tb.Th

骨小梁厚度(Trabecular ThicknessTb.Th),是指骨小梁的平局厚度,单位是μm



发生骨质疏松时,Tb.Th 值减小。 在多孔材料中,Tb.Th 即可理解为孔壁厚度。





TRI

三角测量法(triangulationTRI)是定量分析骨小梁的方法之一,该方法以各种不同形状和尺寸的三角形表示ROI表面,然后计算ROI内部四面体的体积和三角形的面积。用该方法计算BS/BVMIL方法更为直接,也可以估算Tb.NTb.ThTb.SpMIL椭圆体的方向和各向异性程度。该方法的详细内容参见瑞士苏黎世大学发表的论文:Direct Three-Dimensional Morphometric Analysis of Human Cancellous Bone: Microstructural Data from Spine, Femur, Iliac Crest, and Calcaneus. J Bone Miner Res. 1999; 14(7):1167-1174.





VOI

ROI





表面再现

表面再现(surface rendering)是显示物体表面三维图像的方法。优点是所需数据量较少、处理速度较快,缺点是仅有表面图像而没有内部结构信息。





部分容积效应

体素不连续地显示一个物体,使物体中的细节被平均分配,即体素内的细节由一个加权平均值表达,这种现象被称为部分容积效应(partial volume effect),是CT成像中常见的图像伪影,使密度差别较大的物体边缘变模糊。层厚越大,部分容积效应就越严重





插值

插值或内插(interpolation)是采用数学方法在一抑制函数的两端数值,估计该函数在两端之间任一值的方法。CT扫描采集的数据是离散的、不连续的,需要从两个相邻的离散值求得其间的函数值。内插的方法有很多种,例如线性内插、率过内插和优化采样扫描等





重建

原始扫描数据经过计算机采用特定的算法处理,得到能够用于诊断的图像,这种处理方法或过程称为重建(reconstruction)。图像重建速度是衡量CT机性能的一个重要指





重建函数核

重建函数核(kernel)又称重建滤波器、滤波函数。CT扫描通常会包含一些必要的参数,如球管的电压、电流、层厚等,重建函数核是其中一个重要内容。它是一种算法函数,决定或影响图像的分辨率和噪声等。常见的重建函数核有高分辨率、标准和软组织3种模式:高分辨率模式是一种强化边缘、轮廓的函数,能够提高分辨率,但是图像噪声也相应增加;软组织模式是一种平滑、柔和的函数,图像对比度下降,噪声减少,密度分辨率提高;标准模式则是没有任何强化或柔和作用的算法。





重组

重组(reformation)是不涉及原始数据处理的一种图像处理方法,如多平面重组、三维图像处理等,即,在横断面图像的基础上,重新组合或构建成三维影像。由于使用已形成的横断面图像,因此重组图像的质量与已形成的横断面图像有密切关系。





窗口

窗口(window)是根据人眼的视觉特性采用计算机设置的不同灰度标尺。窗口的设置包括了全部约4000CT值范围,根据人眼的需要可相应调节,以适应诊断需要。窗口技术通常采用窗宽和窗位的设置来调节,窗宽以WWidth)表示,窗位以LLevel)或 CCenter)表示。





定位扫描

定位扫描(Scout View)是用于确定后续精细扫描 区域的初扫。





多平面重组

多平面重组(multi-planar reformationMPR)把体素重新排列,在二维屏幕上显示任意方向上的断面。CT采集的一组断层图像,通过计算机处理后形成各向体素间距相同的三维容积数据,然后用正交的3个平面(冠状面、矢状面和横断面)截取三维数据,生成3幅二维断层图像。操作者用鼠标移动3个平面的位置,使3幅图像随之产生协同变化。





分辨率

分辨率包括空间分辨率(spatial resolution)、密度分辨率(density resolution)和时间分辨率(temporal resolution)。空间分辨率是CT机在高对比度情况下分辨相邻2个最小物体的能力,有每厘米包含线对数(LP/cm)和毫米线径(mm2 种表示方法。空间分辨率应该在10%MTF的前提下进行比较,目前高档CT的分辨率在15LP/cm10%MTF)左右。密度分辨率是CT机在低对比度情况下分辨相邻2个最小物体的能力,表示方法是某一物体尺寸时密度的百分比浓度差,例如一个3mm的物体,密度分辨率是3%,通常CT密度分辨率范围是0.25%0.5%/1.53mm。时间分辨率是CT机在单位时间内采集图像的帧数,表示动态扫描能力。在一般情况下,分辨率就是指空间分辨率





分离

分离(separation)是指将一个完整的三维容积图像分为几个部分的过程,与图像合并(combination)相对。





傅立叶变换

傅立叶变换(Fourier transform)是图像重建方法的一种,是一种将空间信号转换为频率信号的数学方法,可以将一个空间信号转换为具有不同频率和幅度的正弦和余弦函数。





辐射剂量

CT等成像设备使用过程中,操作人员和受检动物都需要注意射线防护。目前,通行的辐射剂量度量方法有以下几种:

l 照射量(exposure),指直接度量X射线对空气电离能力的量,表示辐射场强度,从电荷量的角度来反映射线强度。单位是库仑?千克-1C?kg1)或伦琴(R);

l 吸收剂量(absorbed dose),指每单位质量的被照射物质所吸收任何电离辐射的评价能量,从能量角度反映照射量。单位是戈瑞(Gy)或拉德(rad)。

l 剂量当量(dose equivalent),即使在吸收剂量相同的情况下,不同辐射类型所产生的生物效应的严重性各不相同,为了便于比较,引入剂量当量这一概念。它是采用适当的修正因子对吸收剂量进行加权,使修正后的吸收剂量更能反映辐射对肌体的危害程度。单位是希沃特(Sv)或雷姆(rem)。

因此,剂量当量(Sv)比吸收剂量(Gy)或照射量(C?kg1)更能反映CT机的X射线对人体的危害程度。通常情况下,自然环境辐射1-10mSv/年,全身CT扫描约10mSv/次,乘坐一次 越洋飞机接受的辐射<5μSv





光线跟踪

在医学图像显示过程中,通常采用阴影和光线来加强表现三维图像中物体的立体感,最常见的光线应用方法是光线跟踪法(ray tracing)。





灰阶

灰阶(gray level/scale)是根据像素的CT值在图像上显示的一段不同亮度的信号,把从白色到黑色之间的灰度分成若干等级,则称为灰阶或灰度级。人眼一般只能识别40级左右连续的灰阶,而组织密度灰阶差要大得多。在CT图像显示技术中,常通过窗口技术对窗宽、窗位进行调节,以适应视觉的最佳范围。





甲状旁腺激素

甲状旁腺激素(parathyroid hormone , PTH)是肽类激素,主要功能是影响体内质钙与磷的代谢,作用于骨细胞和破骨细胞,使骨盐溶解,从骨动员钙,使血液中钙离子浓度增高,同时还作用于肠及肾小管,使钙的吸收增加,从而维持血钙的稳定。若甲状旁腺分泌功能低下,血钙浓度降低,出现手足抽搐症;如果功能亢进,则引起骨质过度吸收,容易发生骨折。





矩阵

矩阵(matrix)是像素以二维方式排列的阵列,与重建后图像的质量有关。在相同大小的采样野中,矩阵越大像素也就越多,重建后图像质量越高。目前常用的矩阵尺寸有512×5121024×1024  2048×2048





卷积

卷积(convolution)是图像重建运算处理的重要步骤。卷积处理通常需要使用滤波函数来修正图像,卷积结束后形成一个新的用于图像重建的投影数据。





美国机械

工程师协会

美国机械工程师协会(the American Society of Mechanical EngineersASME)创立于1880年,是一个非盈利性的教育和技术国际组织,服务于来自世界各地12.5万的会员。其拥有的出版机构是世界上最大的专业性出版机构之一,制定多种工业和制造业标准,出版物例如 Journal of Biomechanical Engineering





逆向工程

针对通常情况下由模型到实物的设计步骤,从实体产生模型再进行制造的过程称为逆向工程(Reverse EngineeringRE)。标准的逆向工程定义为:分析目标系统,认定系统的构件及其交互关系,并且通过高层抽象或其他形式来展现目标系统的过程。





配准

配准(registration)的过程就是寻求两幅图像间一对一映射的过程,即,将两幅图像中对应于空间同一位置的点联系起来。图像配准通常是图像融合(infusion)的前提条件





容积扫描

由于螺旋CT的速度大大快于非螺旋CT,而且采集的往往是一个器官的扫描数据 (容积采集区段)而不是一个层面的数据,因此这种扫描方法称为容积扫描(volume scanning)。





容积再现

容积再现(volume rendering, VR)是显示物体完整三维图像的方法。与表面再现相比,对计算机要求较高,但是保留了物体内部结构信息。





软射线

软射线能量较低,较易为人体吸收,对人体危害大,而在CT成像中基本没有作用。硬射线能量比较高,大部分可以直接穿透人体,人体吸收少、危害小,CT成像主要依靠硬X射线。CT机中的楔形补偿器或滤过器,就起到阻挡软X线、通透硬X线的目的,将球管产生的多能谱X线滤过成均一的硬X线。钨靶X 射线管发射的称为硬射线,相对而言钼铑等低原子序数阳极靶材料制成的X 射线管发射的称为软射线,它们发射的X 射线波长较长、穿透力较弱、衰减系数较高。





三维可视化

由于人眼的解剖结构限制,人类无法真正直接观察三维物体,而在显示器屏幕上看到的三维图像,都是计算机模拟三维显示效果产生的。根据XYZ轴的直角坐标体系,人们能够在3个坐标轴方向上对图像做任意旋转,借助于软件处理,能够看到物体的前、后、顶、底的三维空间投影图像。这种三维显示方法,在图像处理专业术语中称为三维可视化(3D visualization),在医学上称为三维成像。





算法

算法(algorithm)是针对特定输入和输出的一组规则。算法的主要特征是不能有任何模糊的定义,算法规则描述的步骤必须是简单、易操作并且概念明确,而且能够有计算机实现。





提取

提取(segmentation)是指将图像中具有特殊涵义的不同区域区分开,这些区域是互不交叉的,每个区域都满足特定区域的一致性。在图像处理中,分割是选择感兴趣区的方法之一,通常通过设定上下阈值、区域生长、自动边缘检测或者定义三维轮廓线(contour)等多种方式来实现。这种方法有时也被称为 extraction





体模

体模(phantom)是在CT等成像设备中用于校准的标准品,CT的体模通常由多个已知不同密度的羟基磷灰石组成。





体素

CT扫描中,根据断层设置的厚度和矩阵的大小,能被CT扫描的最小体积单位称为体素(voxel)。体素由长、宽、高三要素表示,能任意表示物体的颜色、透明度、密度、强度、形变和时间,与此对应的是二维图像中的像素(pixel





伪影

伪影(artifact)是由于设备或患者造成的、与扫描物体无关的影像,在图像中表现的形状各异,并会影响诊断的准确性。伪影例如患者移动造成的运动伪影、金属物造成的放射状伪影、多能谱X线造成的射线硬化伪影、层厚过大引起的部分容积效应伪影等





像素

像素(pixel)是构成CT图像的最小单位,与体素相对应,体素的大小在CT图像上的表现,即为像素





信噪比

信噪比(signal/noise ratioSNR)即信号和噪声的比值。任何一种信号中都会包含噪声,但信号和噪声之间的比值不同。在实际应用中,该比值越大,噪声的含量就越小,信息传递的质量就越高





硬射线

见“软射线”





原始数据

原始数据(raw data)是对物体进行扫描后由探测器接收到的信号,经模数转换后传送给计算机,其间已转换成数字信号未经图像重建处理的这部分数据被称为原始数据





再现

再现或三维再现(rendering),以二维形式显示三维图像的方法,即在显示器上显示三维离体图像,通过映像、检验和投影重组3个主要步骤来实现,有表面再现和容积再现2种算法。为了增加显示效果,再现过程中还可加入光线、阴影、质地和色彩等属性





噪声

CT中,噪声(noise)是一均匀物质扫描图像中各点之间CT值的随机波动,也可看作是图像矩阵中像素值由于各种原因引起的误差。





锥形 X 线束

锥形束是指球管发出的X射线呈圆锥体状照射在扫描对象上,与传统的扇形X线束 fan beam)相比,采用锥形X线束(cone beam)的CT具有明显优势,(1)数据采集效率高,空间分辨率高,均一性好,(2X线利用率高,可以降低射线剂量,(3)在三维CT应用范围更广。虽然锥形束CT的重建算法比较复杂,由于其运算量较大,但是随着近几年硬件和算法的快速发展,医用及工业CT正向着中等甚至大锥角三维锥束CT过渡。





最大密度投影

投影是把三维信息压缩到二维的常用方法。最大密度投影(maximum intensity projectionMIP)将三维数据向任意方向进行投影,假想有许多投影线,取投影线经过的所有体素中最大的一个体素值,作为投影结果图像的像素值。在投影线上取最小值,就成为最小密度投影。前者多用于显示高密度影,如血管造影,后者多显示低密度影,如气道。
